Ein Kugelhahn ist ein Ventiltyp, der durch eine rotierende Kugel mit einer Bohrung den Durchfluss von Flüssigkeiten oder Gasen steuert. Die Position der Kugel bestimmt, ob der Durchfluss geöffnet, geschlossen oder gedrosselt ist.
Im offenen Zustand fließt das Medium durch die Bohrung der Kugel, während im geschlossenen Zustand die Kugel durch eine Drehung von 90° den Durchgang blockiert. Diese schnelle Umschaltmöglichkeit zwischen offen und geschlossen macht den Kugelhahn zu einem bevorzugten Ventiltyp in vielen industriellen Anwendungen.
Aufbau und Komponenten
Kugel mit Durchgangsbohrung
Das Kernstück des Kugelhahns. Die Bohrung ermöglicht den Durchfluss im offenen Zustand.Gehäuse
Hergestellt aus Materialien wie Edelstahl, Messing oder Kunststoff, abhängig von der Anwendung und der chemischen Beständigkeit.Dichtungen und Sitzringe
Meist aus PTFE (Polytetrafluorethylen) oder Elastomeren gefertigt, um eine dichte Abdichtung zu gewährleisten.Betätigungshebel oder Antrieb
Zur manuellen oder automatisierten Steuerung der Kugelrotation.Spindel
Verbindet den Hebel oder Antrieb mit der Kugel und sorgt für die Rotationsbewegung.
Technische Spezifikationen
- Nennweite (DN): Typischerweise von DN10 bis DN500, abhängig von der Fördermenge.
- Nenndruck (PN): Bis zu 100 bar oder mehr in speziellen Ausführungen.
- Temperaturbereich: -20 °C bis über 200 °C, abhängig von Dichtungsmaterial und Gehäuse.

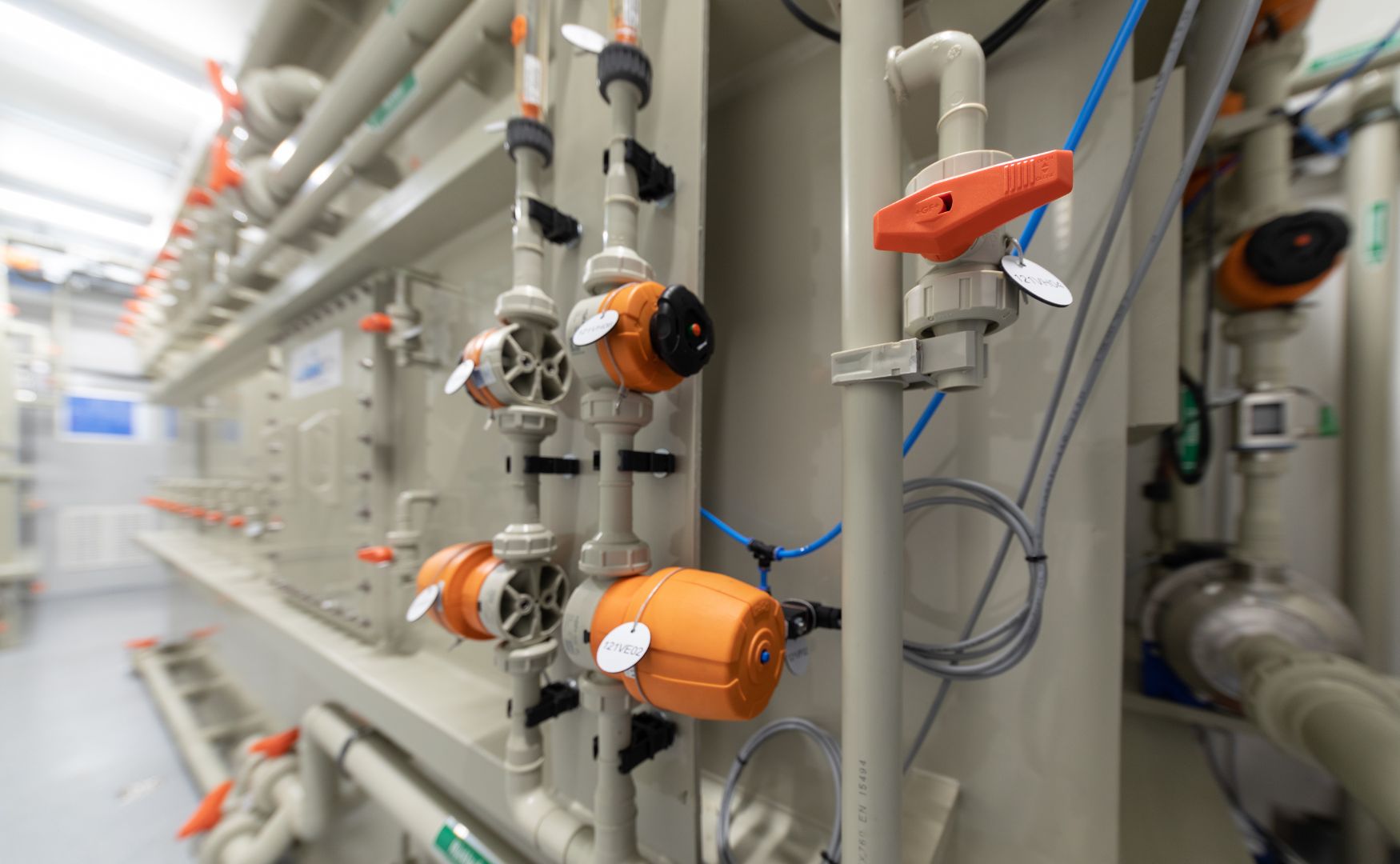

Foto: Kugelhahn als Probenahmehahn und verschiedene Membranventile an einer unserer Forschungsanlage, installiert im Technikraumcontainer ALMA Modul
Typen von Kugelhähnen
Einfacher Kugelhahn
Für Standardanwendungen mit manueller Betätigung.Flansch-Kugelhahn
Mit Flanschen für einfache Integration in Rohrsysteme.Mehrwege-Kugelhahn
Erlaubt die Steuerung von mehreren Fließrichtungen in komplexen Rohrsystemen.Automatisierter Kugelhahn
Ausgestattet mit pneumatischen oder elektrischen Antrieben für Fernsteuerung.
Anwendungen
Industriewasseraufbereitung
Zur Steuerung von Reinigungsprozessen, Dosierung von Chemikalien und Absperrung von Wasserströmen.Abwasserbehandlung
Zur Kontrolle von Schlämmen und Chemikalien in Fällungs- und Neutralisationsprozessen.Chemische Industrie
Hervorragend geeignet für den Transport von aggressiven Flüssigkeiten wie Säuren und Laugen.Lebensmittel- und Getränkeindustrie
Kugelhähne aus Edelstahl gewährleisten hygienische Bedingungen.
Vorteile
- Schnelle und einfache Bedienung: Einfache Umschaltung zwischen offen und geschlossen.
- Dichtheit: Hohe Dichtwirkung auch bei niedrigen Druckdifferenzen.
- Langlebigkeit: Geringer Verschleiß durch reduzierte mechanische Beanspruchung der Komponenten.
- Flexibilität: Geeignet für Flüssigkeiten, Gase und feststoffbeladene Medien.
Herausforderungen
- Dichtungsermüdung: Hohe Temperaturen und aggressive Medien können die Lebensdauer der Dichtungen verkürzen.
- Kavitation und Druckstoßgefahr: Bei hohen Durchflussraten besteht die Gefahr von Druckstößen oder Kavitation.
Fazit
Kugelhähne sind ein essenzieller Bestandteil moderner Wasser- und Abwassertechnik. Sie bieten eine zuverlässige, flexible und langlebige Lösung für die Steuerung von Flüssigkeiten und Gasen in einer Vielzahl industrieller Prozesse. Mit ihrer breiten Materialauswahl und vielseitigen Einsatzmöglichkeiten tragen sie entscheidend zur Effizienz und Sicherheit von Anlagen bei.
