Ein Quetschventil (auch als Schlauchquetschventil bekannt) ist ein spezielles Ventil, das in vielen Industriezweigen, einschließlich der Prozesswasser- und Abwasserbehandlung, eingesetzt wird. Es zeichnet sich durch seine einfache Konstruktion, hohe Zuverlässigkeit und exzellente Beständigkeit gegen abrasive und korrosive Medien aus. Das Funktionsprinzip basiert auf dem mechanischen Quetschen eines flexiblen Schlauches oder einer Manschette, wodurch der Durchfluss des Mediums kontrolliert wird.
Inhaltsverzeichnis
Technische Hintergründe des Quetschventils
1. Aufbau und Komponenten
Ein typisches Quetschventil besteht aus folgenden Hauptkomponenten:
Gehäuse:
- Kann aus Metall (z. B. Edelstahl, Aluminium) oder Kunststoff (z. B. PVC, PP) bestehen.
- Schützt die interne Manschette und sorgt für mechanische Stabilität.
Manschette/Schlauch:
- Flexible Komponente, die direkt mit dem Medium in Kontakt kommt.
- Materialien: Elastomere wie Naturkautschuk (NR), EPDM, Nitril (NBR), oder Silikon. Diese sind abhängig von der chemischen Beständigkeit und Temperaturanforderung des Mediums.
Betätigungssystem:
- Manuell: Über Handräder oder Hebel.
- Pneumatisch: Verwendung von Druckluft zur Betätigung des Quetschmechanismus.
- Hydraulisch: Einsatz von Flüssigkeitsdruck zur Steuerung.
- Elektrisch: Elektromotoren, die den Quetschmechanismus bewegen.
2. Funktionsweise
Das Quetschventil steuert den Durchfluss, indem es die flexible Manschette zusammendrückt. Die Betätigung erfolgt durch:
- Pneumatischen Druck:
- Druckluft wird auf die äußere Hülle der Manschette aufgebracht, wodurch diese den Durchfluss absperrt.
- Mechanischen Druck:
- Ein externer Mechanismus drückt die Manschette zusammen, um den Fluss zu blockieren.
- Rückfederung:
- Bei Entlastung des Drucks öffnet sich die Manschette automatisch, da sie elastisch in ihre ursprüngliche Form zurückkehrt.
3. Typen von Quetschventilen
- Einsitzige Quetschventile:
- Manschette wird an einer Stelle gequetscht.
- Geeignet für Anwendungen mit geringer Durchflussregulierung.
- Zweisitzige Quetschventile:
- Manschette wird an zwei Stellen gequetscht, um einen vollständigen Verschluss zu gewährleisten.
- Ideal für abrasive oder hochviskose Medien.
Foto: Unsere Kies- und Mehrschichtfilter (ALMA Fil) mit pneumatisch betriebenen Quetschventilen
Materialien der Manschette und ihre Auswahl

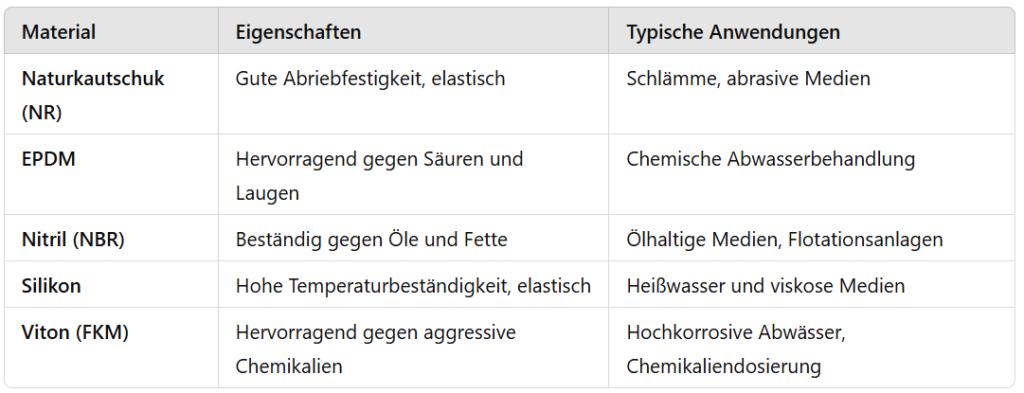

Die Wahl der Manschette ist entscheidend für die Langlebigkeit und Funktionalität des Quetschventils. Die Auswahl erfolgt basierend auf dem Medium, der Temperatur und der chemischen Belastung:
Vorteile und Herausforderungen
Vorteile
- Langlebigkeit: Durch die flexible Manschette wird Verschleiß minimiert.
- Vielseitigkeit: Kann für nahezu alle Arten von Medien angepasst werden.
- Geringer Druckverlust: Im geöffneten Zustand ermöglicht die Manschette einen nahezu laminaren Fluss.
- Einfache Integration: Kompaktbauweise und einfache Montage.
Herausforderungen
- Druckbegrenzung:
- Nicht geeignet für Hochdruckanwendungen (>16 bar).
- Temperaturbegrenzung:
- Abhängig vom Material der Manschette (max. 150 °C bei Spezialgummi).
- Austausch der Manschette:
- Regelmäßiger Ersatz der Manschette erforderlich bei sehr abrasiven Anwendungen.
Fazit
Das Quetschventil ist eine unverzichtbare Komponente in der Prozesswasser- und Abwasserbehandlung. Seine einfache Konstruktion, Robustheit und Vielseitigkeit machen es besonders geeignet für abrasive, korrosive und partikelhaltige Medien. Durch die richtige Materialauswahl und regelmäßige Wartung lässt sich die Effizienz und Lebensdauer des Ventils maximieren. Quetschventile sind daher eine wirtschaftliche und zuverlässige Lösung für anspruchsvolle Anwendungen in der Wassertechnik.
Für weiter Informationen zu unseren Produkten können Sie uns gerne jederzeit kontaktieren!
