Ein Trommelsieb ist ein mechanisches Filtersystem, das in der Wasser- und Abwasserbehandlung zur Abtrennung von Feststoffen aus Flüssigkeitsströmen eingesetzt wird. Der Name leitet sich von der zylindrischen, rotierenden Trommel ab, die mit einem Siebgewebe oder perforierten Blech ausgestattet ist. Die Hauptfunktion des Trommelsiebs besteht darin, Schwebstoffe, grobe Partikel oder organische Rückstände aus dem Wasser zu entfernen, bevor es in nachgelagerte Prozesse gelangt.
Trommelsiebe finden in der industriellen Wasser- und Abwasseraufbereitung breite Anwendung, da sie eine effiziente und kontinuierliche Vorreinigung bei minimalem Energie- und Wartungsaufwand ermöglichen.
Inhaltsverzeichnis
Aufbau eines Trommelsiebs
Ein Trommelsieb besteht aus folgenden Hauptkomponenten:
Siebtrommel
- Konstruktion:
- Zylindrische Trommel aus rostfreiem Stahl oder korrosionsbeständigem Kunststoff.
- Bespannt mit einem Siebgewebe oder ausgestattet mit perforierten Blechen.
- Siebweite:
- Typischer Bereich: 0,2 mm bis 10 mm, abhängig von der gewünschten Partikelgröße.
- Durchmesser und Länge:
- Variieren je nach Durchflusskapazität und Anwendung; typische Trommeldurchmesser liegen zwischen 500 mm und 3.000 mm.
Antriebssystem
- Motor und Getriebe:
- Sorgen für die rotierende Bewegung der Trommel.
- Drehzahl:
- Meist im Bereich von 1–20 Umdrehungen pro Minute, abhängig von der Durchflussrate und der Siebleistung.
Wasserführung
- Zulaufbereich:
- Wasser gelangt über einen Verteiler in die Trommel.
- Eine gleichmäßige Wasserverteilung sorgt für optimale Siebleistung.
- Ablaufbereich:
- Gereinigtes Wasser wird aus der Trommel abgeleitet, während die Feststoffe zurückgehalten werden.
Reinigungsmechanismen
- Sprühdüsen:
- Hochdruckdüsen entfernen anhaftende Partikel vom Siebgewebe, um eine kontinuierliche Funktion zu gewährleisten.
- Rotationsbewegung:
- Unterstützt die Reinigung durch Schwerkraft und Fliehkraft.
Auffang- und Austragssystem für Feststoffe
- Förderschnecke oder Rutsche:
- Transportiert die zurückgehaltenen Feststoffe aus dem System.
- Sammelbehälter:
- Dient zur Lagerung der abgeschiedenen Feststoffe vor der Entsorgung oder Weiterverarbeitung.
Funktionsweise eines Trommelsiebs
Das Trommelsieb arbeitet nach einem einfachen, jedoch äußerst effektiven Prinzip:
Eintritt des Rohwassers:
- Das zu behandelnde Wasser wird in die rotierende Trommel geleitet.
- Eine gleichmäßige Wasserverteilung sorgt für maximale Nutzung der Siebfläche.
Feststoffabtrennung:
- Die Schwebstoffe und Partikel bleiben an der äußeren oder inneren Siebfläche hängen, je nach Bauart des Trommelsiebs.
- Das gereinigte Wasser tritt durch das Sieb hindurch und gelangt in den Ablauf.
Selbstreinigung:
- Während der Rotation werden die Feststoffe durch die Schwerkraft und Fliehkraft von der Trommeloberfläche abgelöst.
- Sprühdüsen entfernen hartnäckige Ablagerungen und reinigen das Siebgewebe.
Feststoffaustrag:
- Die abgeschiedenen Partikel werden durch die Trommelbewegung zu einem Sammelbehälter oder einer Austragsvorrichtung befördert.

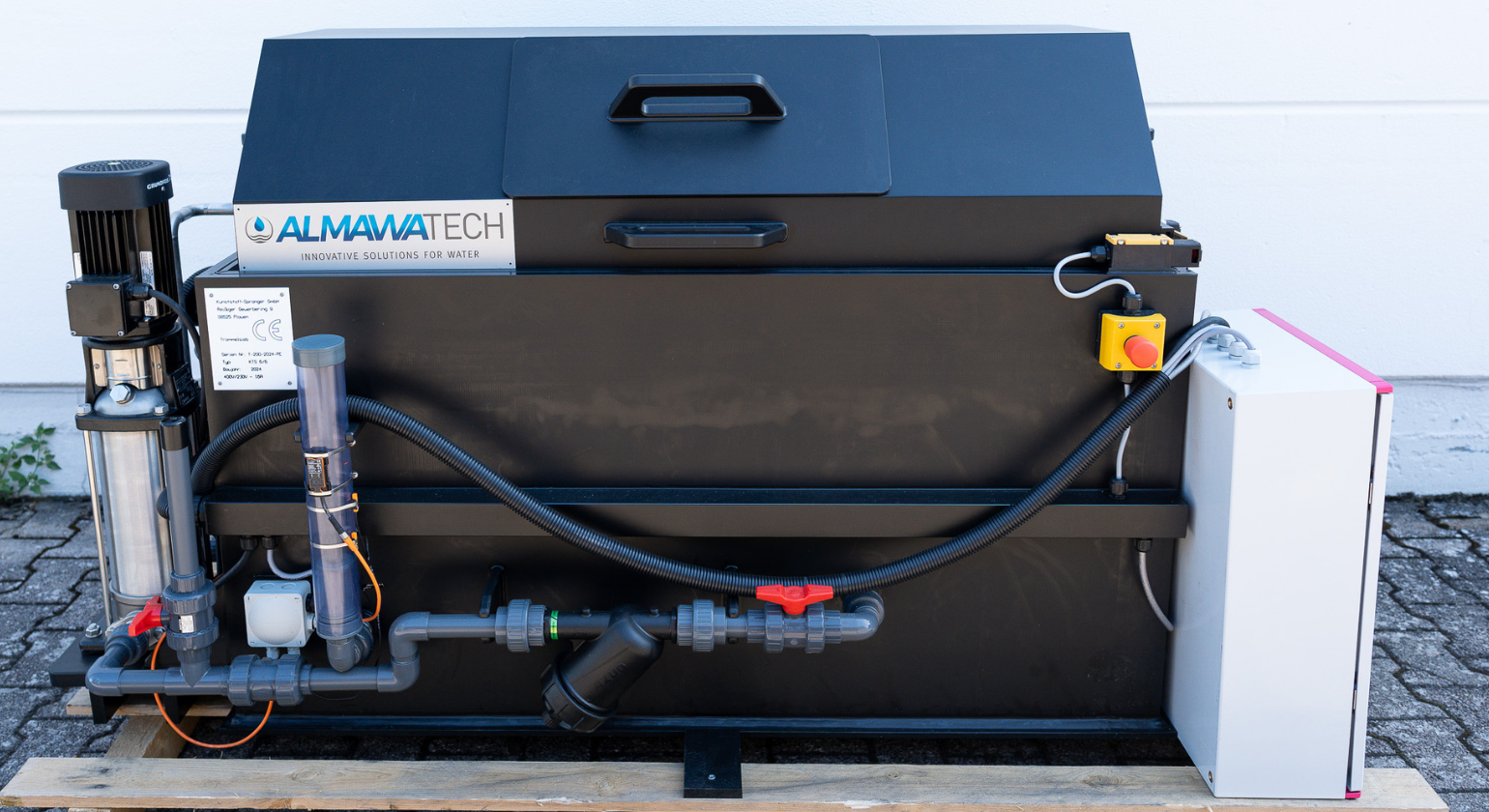

Foto: Trommelsieb aus PE um Korrosion zu vermeiden bei der Aufbereitung von salzhaltigen Abwässern oder Meerwasser
Erweiterte Anwendungsbereiche von Trommelsieben in der industriellen Wasser- und Abwassertechnik
Trommelsiebe sind vielseitige Systeme, die in einer Vielzahl von industriellen Anwendungen der Wasser- und Abwassertechnik eingesetzt werden, um Feststoffe effizient zu entfernen. Sie dienen der Optimierung nachfolgender Behandlungsstufen und tragen zur Sicherstellung stabiler Betriebsbedingungen bei.
1. Industrielle Abwasserbehandlung
In der industriellen Abwasserbehandlung leisten Trommelsiebe einen entscheidenden Beitrag zur Entfernung grober Verunreinigungen wie Fasern, Schwebstoffen und organischen Rückständen. Sie dienen als erste mechanische Reinigungseinheit, um die Belastung nachfolgender biologischer oder chemisch-physikalischer Behandlungsstufen zu reduzieren.
Zweck
- Feststoffentfernung: Reduktion von Schwebstoffen und groben Partikeln zur Vermeidung von Verstopfungen oder Ablagerungen in nachgeschalteten Anlagen.
- Prozessschutz: Verhinderung von Betriebsstörungen, die durch Grobstoffe verursacht werden könnten.
Branchen
- Lebensmittelindustrie:
- Entfernung organischer Rückstände wie Fruchtfleisch, Schalen oder Kerne aus Produktionsabwässern.
- Anwendung in Brauereien, Molkereien und Fleischverarbeitungsbetrieben.
- Papier- und Zellstoffindustrie:
- Rückhaltung von Papierfasern, Holzpartikeln und Füllstoffen aus Prozessabwasser.
- Ermöglicht die Rückführung von Fasern in den Produktionsprozess oder eine effizientere Abwasserbehandlung.
- Textilindustrie:
- Abtrennung von Textilfasern, Flusen und Farbpigmenten aus Abwässern, die beim Färben, Waschen oder Veredeln entstehen.
- Chemische Industrie:
- Entfernung von Feststoffresten aus Abwässern, die bei der Herstellung chemischer Produkte entstehen.
- Metallverarbeitende Industrie:
- Siebung von Partikeln, Spänen oder Schwebstoffen aus Prozess- und Spülwässern.
2. Trinkwasser- und Oberflächenwasseraufbereitung
Trommelsiebe finden breite Anwendung in der Trinkwasseraufbereitung sowie in der Behandlung von Oberflächenwasser. Sie bieten eine effiziente Lösung, um organische Stoffe, Sedimente und andere Feststoffe bereits in der Vorreinigung zu entfernen.
Zweck
- Entfernung von Sedimenten und Algen:
- Vorbehandlung von Rohwasser aus Flüssen, Seen oder Reservoirs, das mit Schwebstoffen, organischen Partikeln oder Algen belastet ist.
- Optimierung der Filtration:
- Reduktion der Partikelbelastung, um die Effizienz nachgeschalteter Filtrationsstufen (z. B. Sandfilter, Aktivkohlefilter oder Membranfiltration) zu erhöhen.
- Schutz von Aufbereitungsanlagen:
- Vermeidung von Verstopfungen oder Abrasion an Pumpen und Rohrleitungen.
Anwendungen in der Oberflächenwasserbehandlung
- Hochwasser- und Regenwasseraufbereitung:
- Einsatz bei der Behandlung von belastetem Wasser, das von versiegelten Flächen oder industriellen Anlagen abgeleitet wird.
- Abtrennung von organischen Rückständen, Blättern und groben Schwebstoffen.
- Gewässerschutz:
- Entfernung von Schwebstoffen und groben Partikeln, bevor Wasser aus Industrieflächen in Gewässer eingeleitet wird.
3. Prozesswasseraufbereitung
In der industriellen Prozesswasseraufbereitung sind Trommelsiebe ein wesentliches Element, um die Kreislaufführung von Wasser effizient zu gestalten. Sie tragen zur Entfernung von Schwebstoffen bei, die sich negativ auf den Betrieb von Kühl- oder Waschwassersystemen auswirken könnten.
Zweck
- Feststoffentfernung: Entfernung von Partikeln, die Korrosion, Fouling oder Ablagerungen in Kühlsystemen und Prozessleitungen verursachen könnten.
- Verlängerung der Wasserqualität: Reduktion von Schwebstoffen, um die Lebensdauer von Prozesswasser zu erhöhen und den Chemikalienverbrauch zu minimieren.
Branchen
- Automobilindustrie:
- Einsatz in Waschanlagen zur Entfernung von Lackpartikeln und Schmutz aus Spülwässern.
- Elektronikindustrie:
- Entfernung von Staub und Partikeln aus Prozesswässern, um hohe Reinheitsanforderungen zu erfüllen.
- Kühlwassersysteme:
- Abtrennung von Schwebstoffen und organischen Rückständen aus offenen oder geschlossenen Kühlkreisläufen.
Vorteile von Trommelsieben
Effiziente Feststoffentfernung:
- Hohe Abscheideleistung auch bei feinen Partikeln.
- Gleichbleibende Reinigungsqualität durch kontinuierliche Selbstreinigung.
Wartungsarm:
- Robuste Konstruktion und wenige bewegliche Teile minimieren den Wartungsaufwand.
Kompakte Bauweise:
- Platzsparende Integration in bestehende Anlagen.
Flexibilität:
- Anpassbar an verschiedene Durchflussmengen und Feststoffbelastungen.
Kosteneffizienz:
- Geringer Energieverbrauch und hohe Betriebszuverlässigkeit reduzieren Betriebskosten.

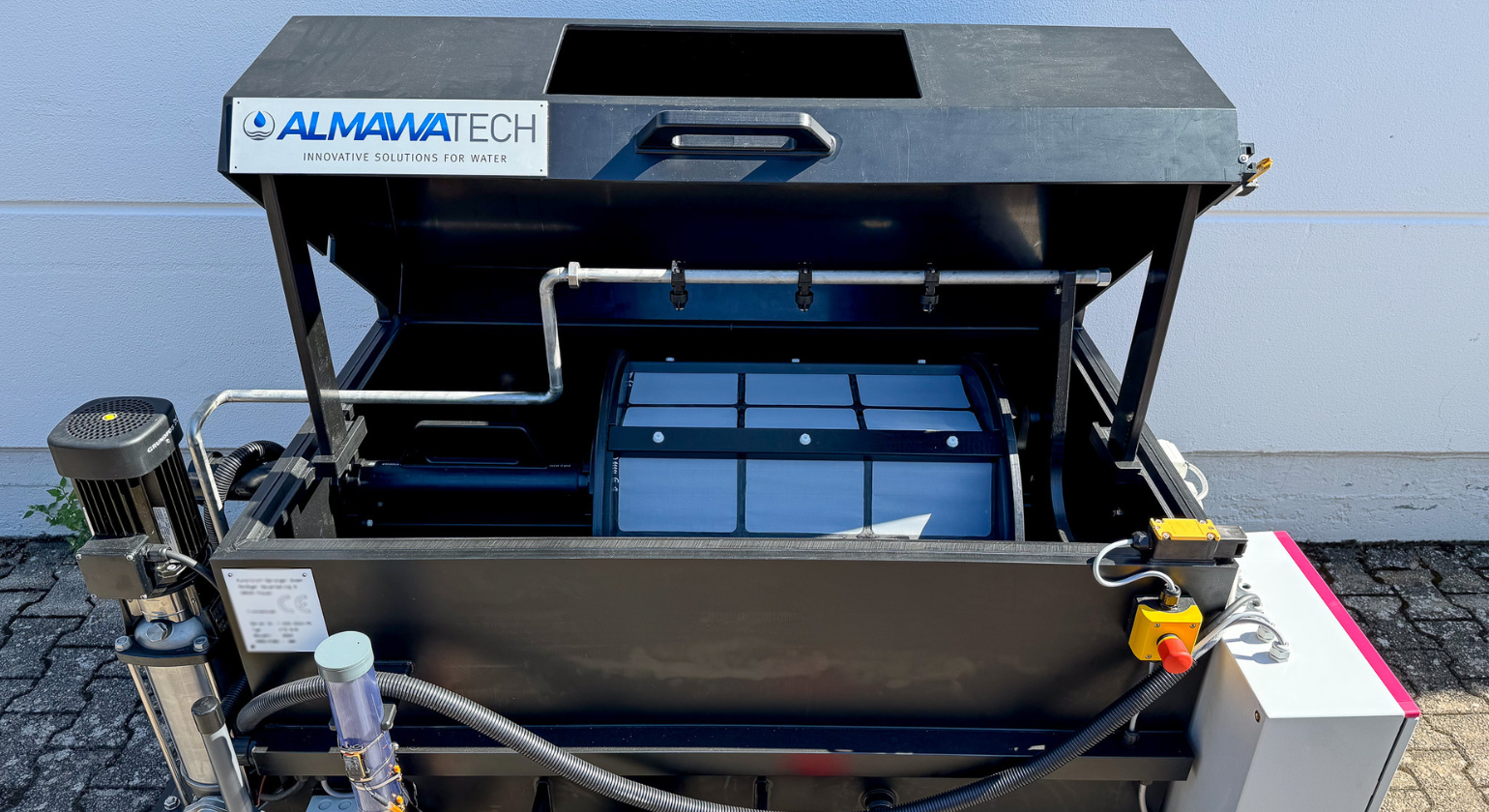

Foto: Trommelsieb mit automatischer Spülvorrichtung
Herausforderungen und Lösungen
Verstopfung des Siebgewebes:
- Bei hoher Feststoffbelastung können Ablagerungen das Sieb blockieren.
- Lösung: Einsatz von leistungsstarken Sprühdüsen und regelmäßige Inspektion.
Korrosion:
- Aggressive Medien können die Trommelmaterialien angreifen.
- Lösung: Verwendung korrosionsbeständiger Materialien wie Edelstahl oder GFK.
Feststoffaustrag:
- Unzureichender Austrag kann die Effizienz beeinträchtigen.
- Lösung: Optimierung der Austragsvorrichtung (z. B. Schneckenförderer).
Fazit
Das Trommelsieb ist ein vielseitiges und effizientes Instrument zur Feststoffabtrennung in der industriellen Wasser- und Abwassertechnik. Durch seine robuste Bauweise, einfache Wartung und hohe Anpassungsfähigkeit an unterschiedliche Anwendungen trägt es wesentlich zur Verbesserung der Prozessstabilität und Effizienz nachgelagerter Behandlungsstufen bei. Ob in der Vorreinigung von Abwässern, der Feststoffentfernung in Trinkwasseranlagen oder der Prozesswasseraufbereitung – das Trommelsieb ist eine bewährte Technologie für moderne Anforderungen in der Wasserbehandlung.
