Aufgabenstellung
Bau einer mehrstufigen Pilot-Membrananlage zur Entfernung von per- und polyfluorierten Chemikalien (PFAS) aus Abwasser.
Kundenwunsch war die Ausführung der gesamten Verfahrenstechnik in Edelstahl, der modulare Aufbau im Technikraumcontainer, sowie die Überlagerung sämtlicher Edelstahlbehälter mit Stickstoff.
Anlagenmerkmale
- Permeatausbeute > 80 %
- EX-Bereich (Zone 1) zugelassen
- Geschlossene Bauweise mit Stickstoffinertisierung
- Ausführung in Edelstahl
Lösung & Umsetzung

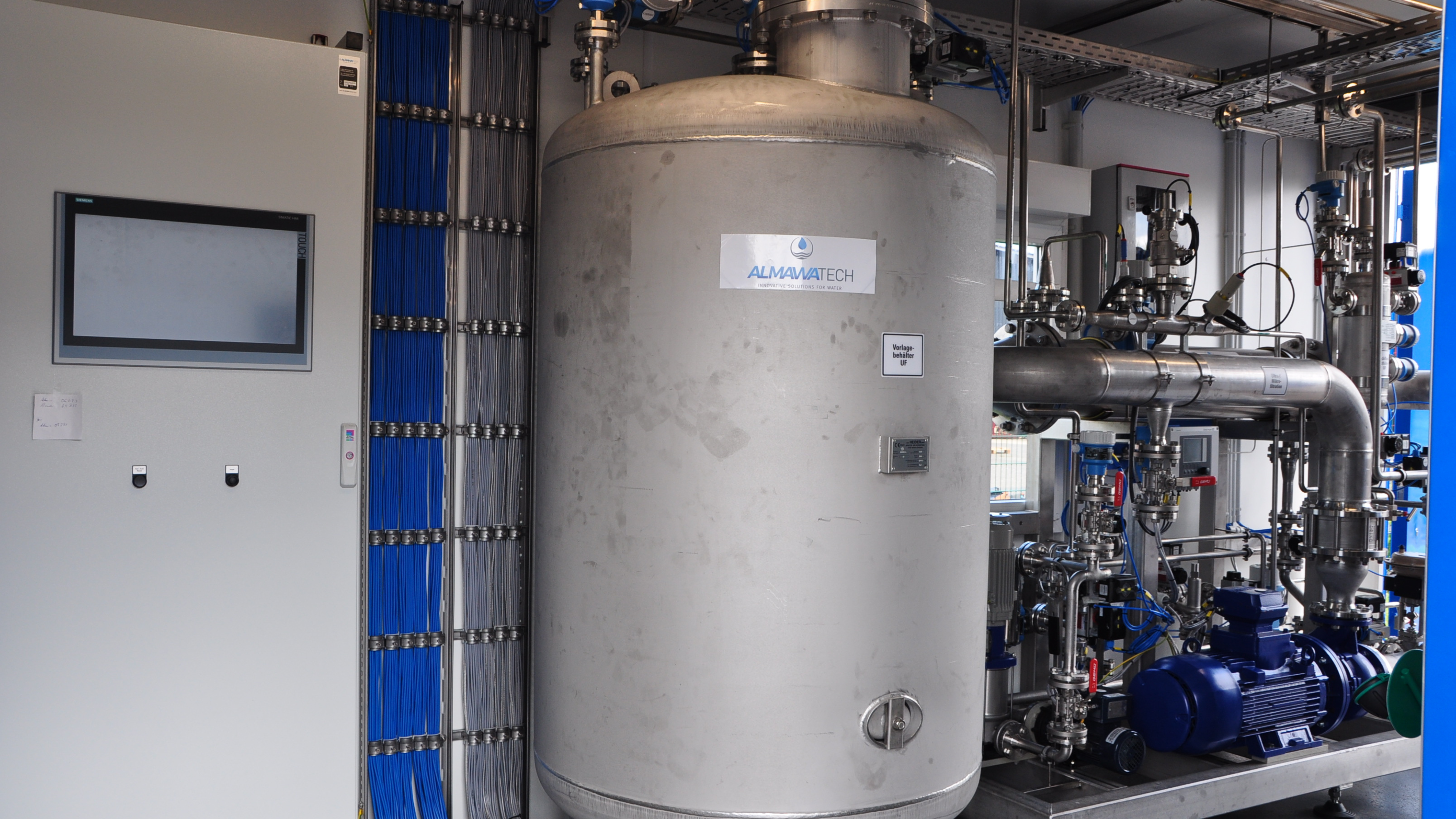

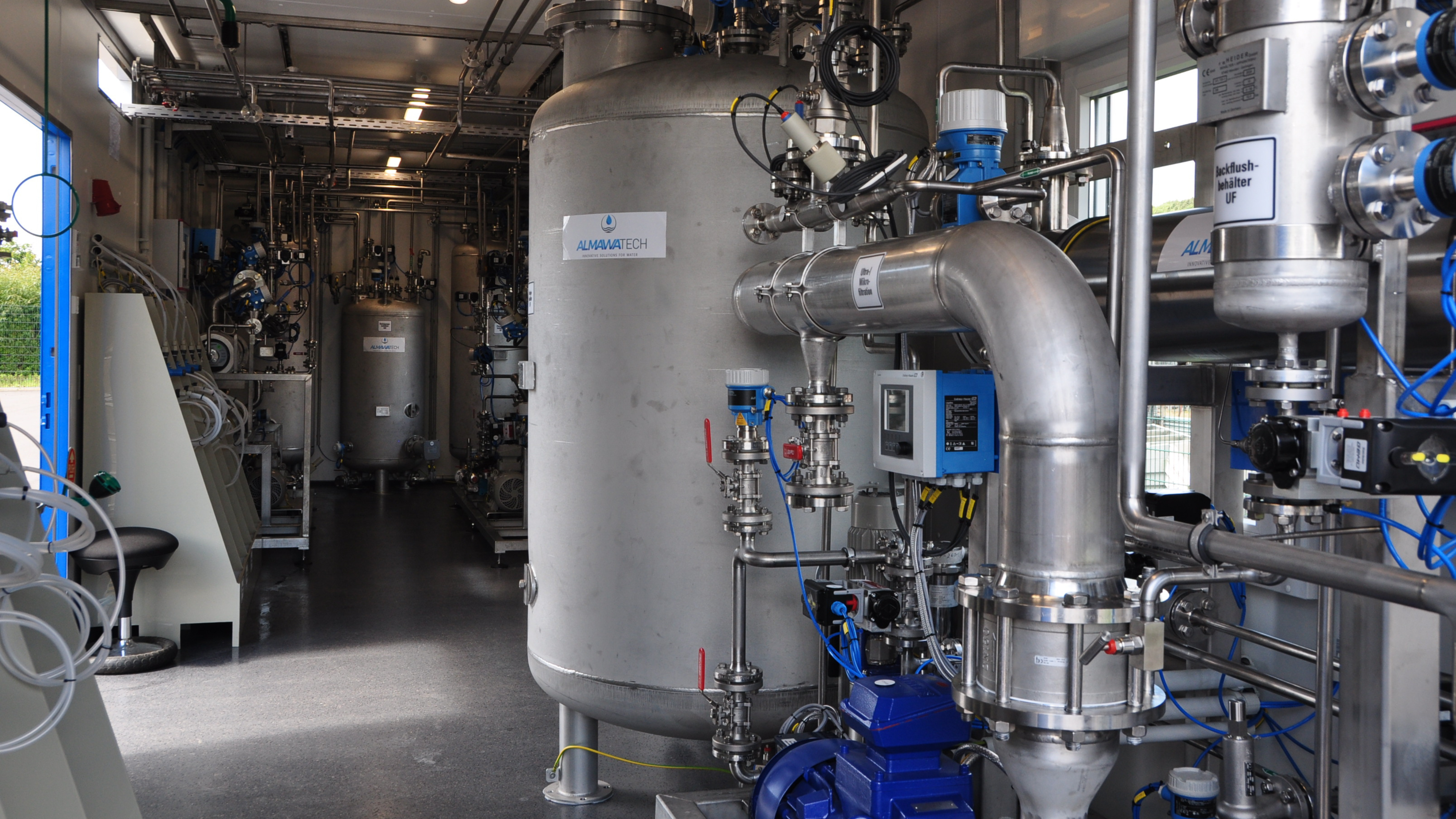

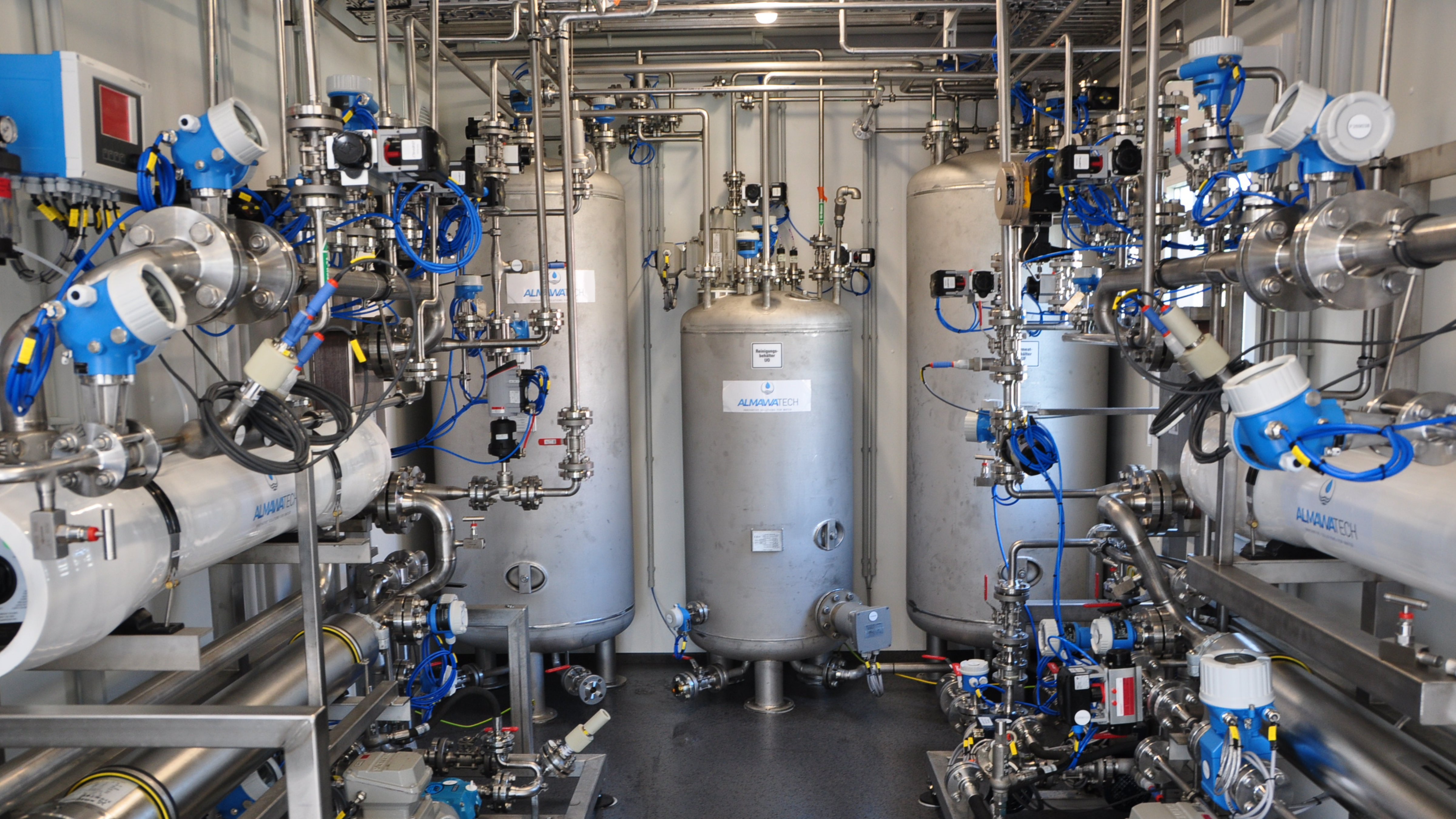

Die Pilotanlage umfasst zwei Membraneinheiten: Die erste besteht aus einer Ultrafiltration mit keramischen Membranstäben zur Abtrennung kolloidaler Feststoffe und zum Schutz der Umkehrosmosemembranen. Die zweite Einheit besteht aus einer permeatgestuften Umkehrosmoseanlage (ALMA OSMO Process). Darüber hinaus sind Reinigungsstationen (CEB und CIP) integriert.

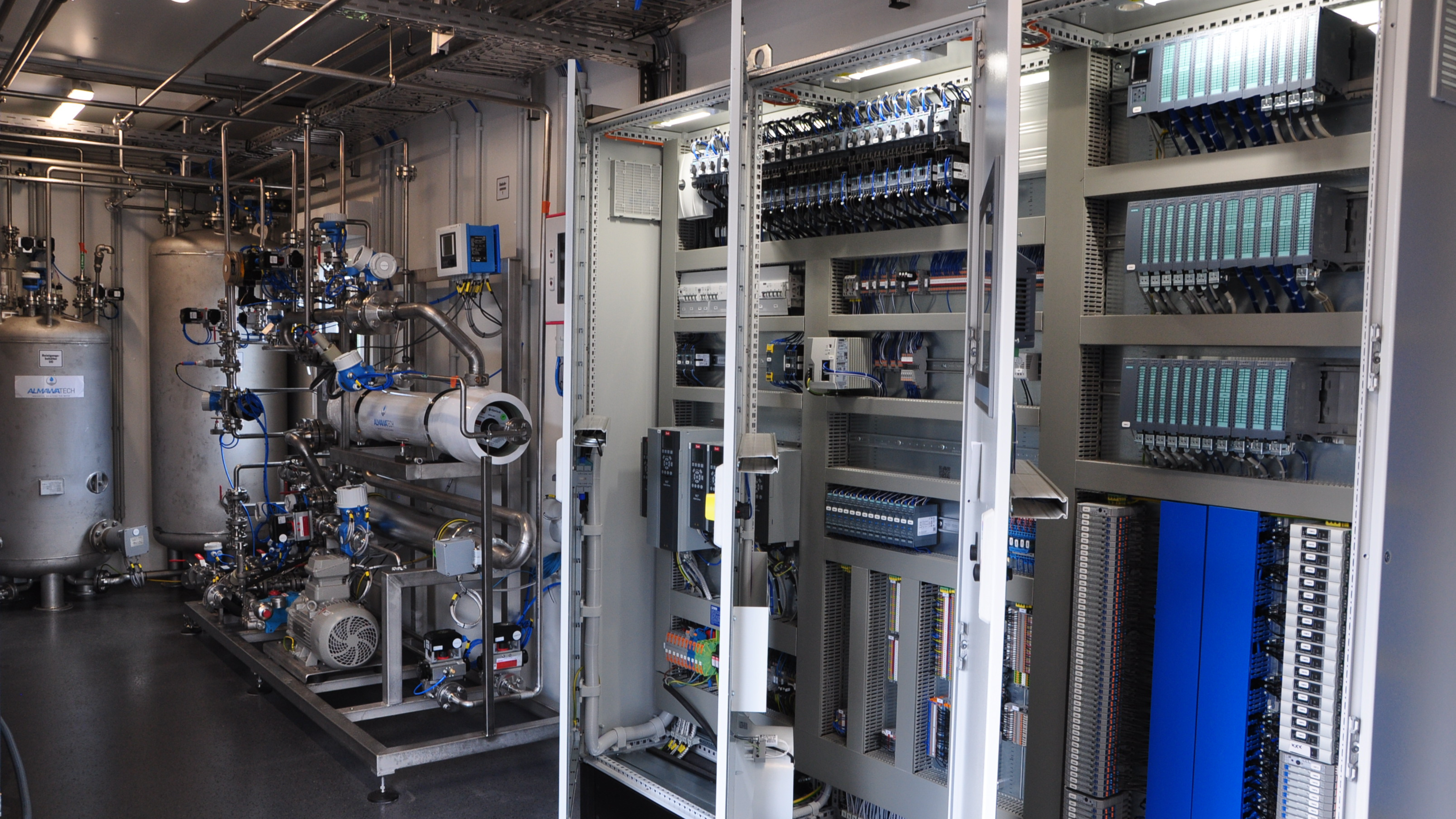

Ein herausragendes Merkmal der Anlage sind die 73 integrierten Messstellen für Druck, Leitfähigkeit, Temperatur, Trübung, Füllstand, pH-Wert und Durchfluss, sowie die zahlreichen pneumatischen Ventile und Rohrleitungen. Diese umfassende Ausstattung ermöglicht eine Vielzahl von Betriebsmodi der Anlage, um angemessene Pilotversuche durchzuführen.

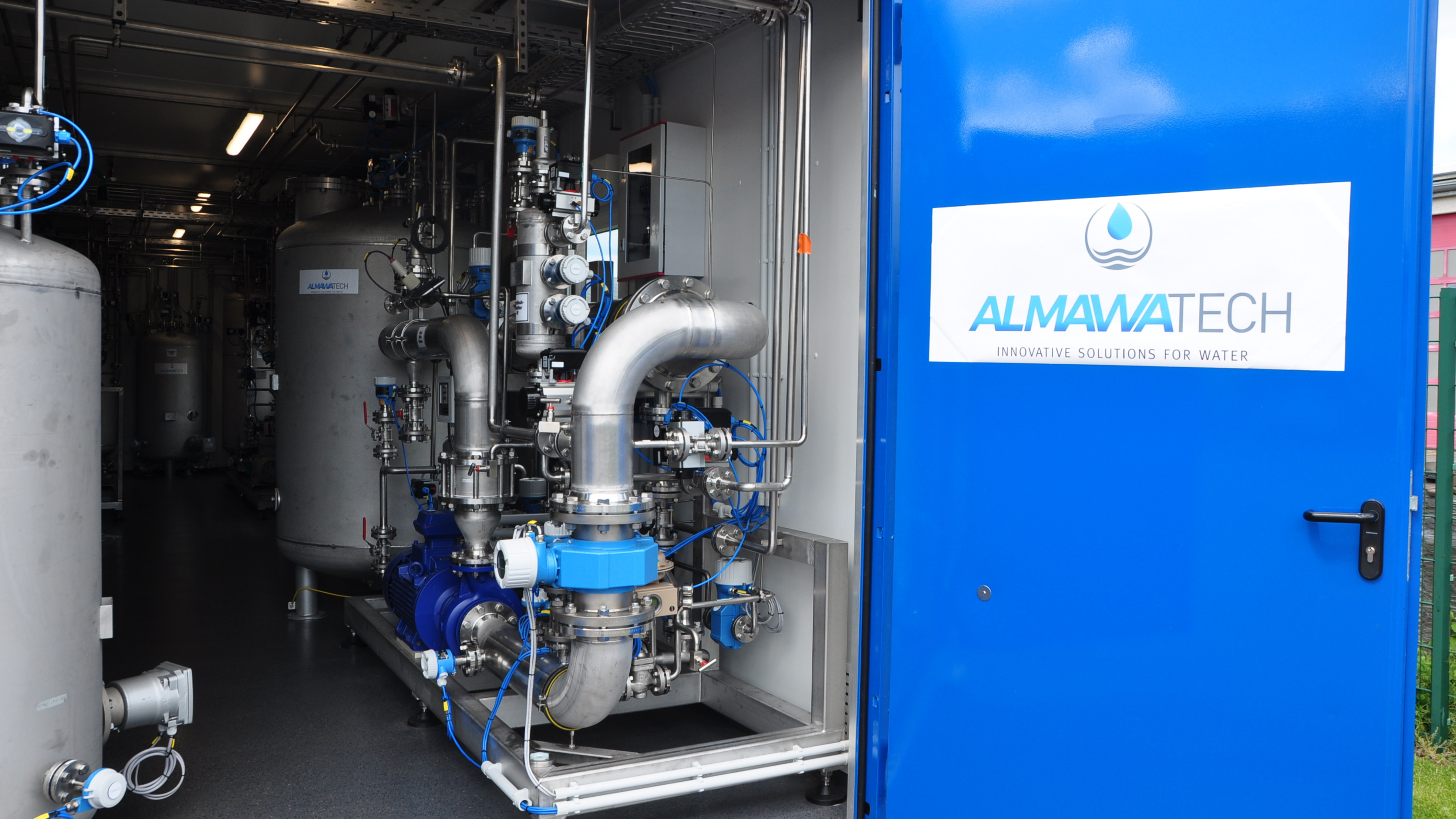

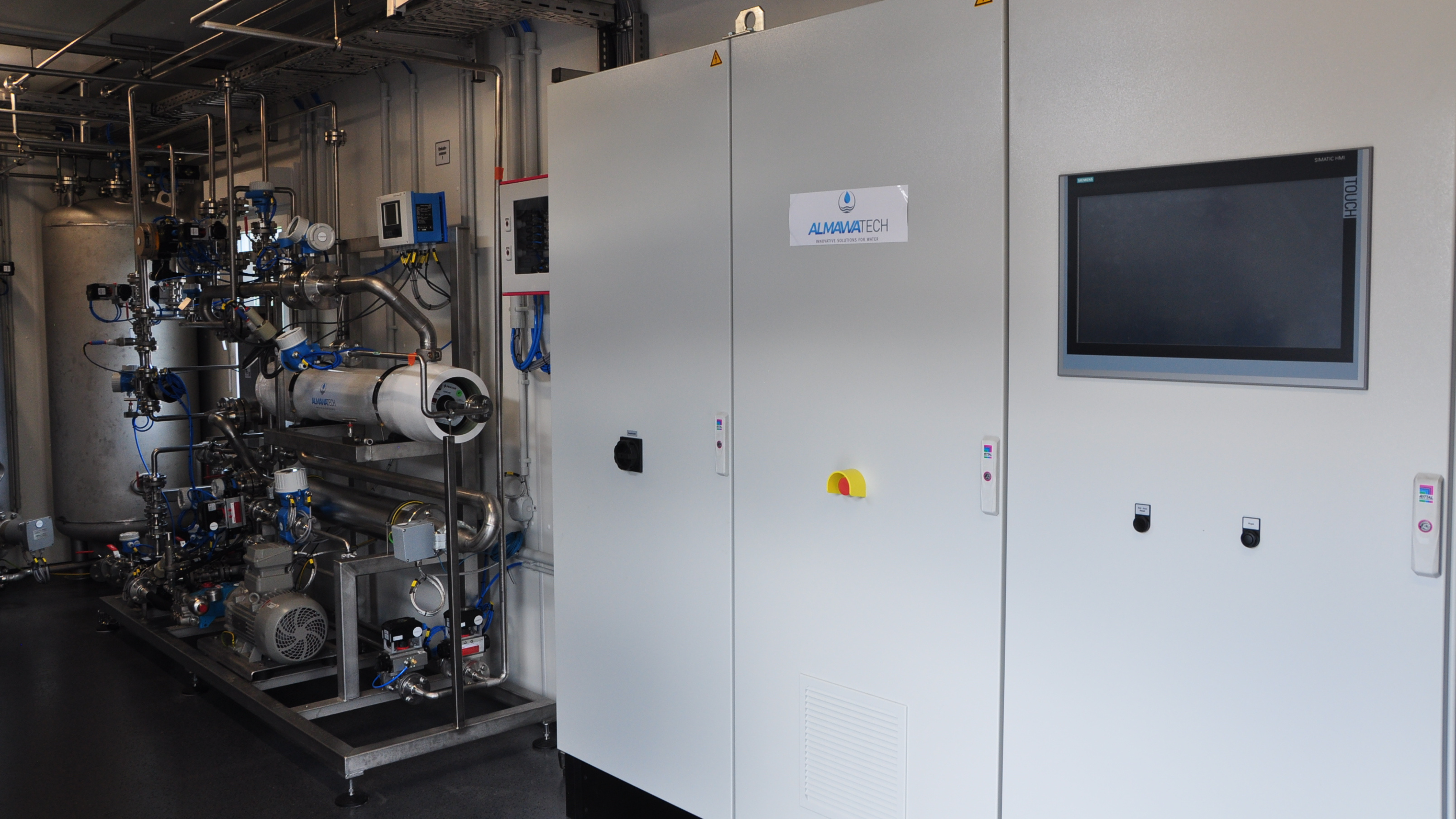

Die Anlage wurde in einem Technikraumcontainer (ALMA MODUL) installiert und wird mithilfe unserer ALMA Control Software gesteuert.
